| 個人宅-屋外型設置例 |  |
|
||||||||||||
|
||||||||||||||
 |
||||||||||||||
| |
|
|
|
|
 |
屋外型直線昇降機ＯＳＴ |
 |

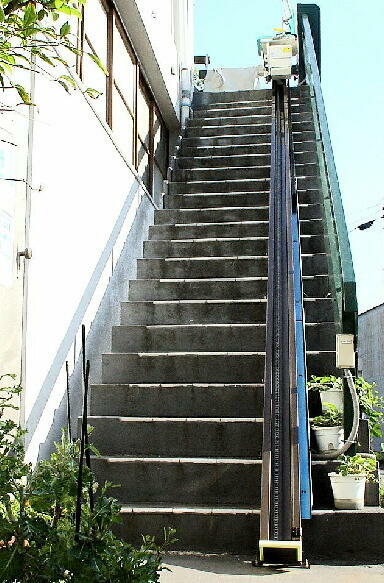

店舗付き住宅の外階段への設置例です。 階段は通常より長く、２３段７ｍ近くあります。 手前右側の手摺の前の白い箱が 下階用の呼び送りスイッチです。 （防水ケースに入っています） |
 |

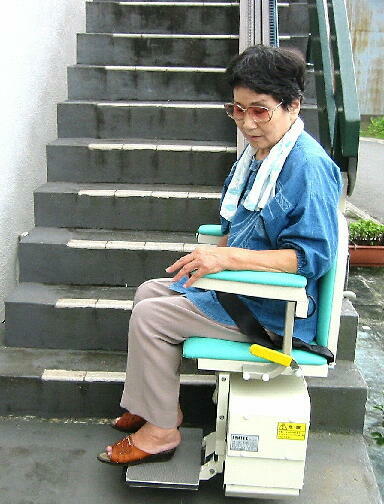

下階での乗り降り状態です。 ステップ上面と床面は、１０ｃｍ前後です。 （利用者の足の長さに合わせて、ステップを 上下に変更しますので、値は変ります） |
 |

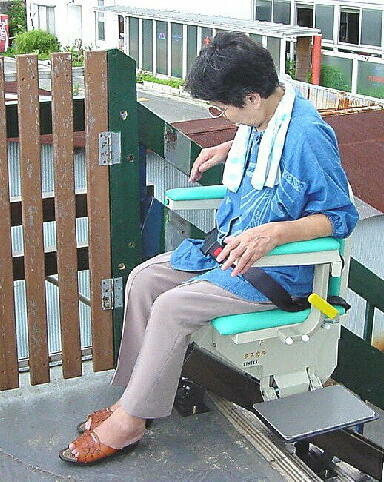

上階での乗り降り状態です。 ステップの上面と上階の床面が ほぼ同じ高さで停止します。 上階では、黄色のレバーを上に上げると 座面が９０度回転します。 （ステップはそのままです） （この回転状態では、運転スイッチを押しても 一切動作しません。） |
 |

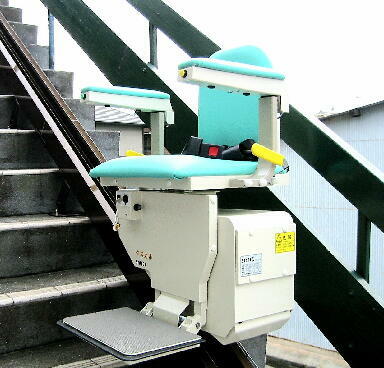

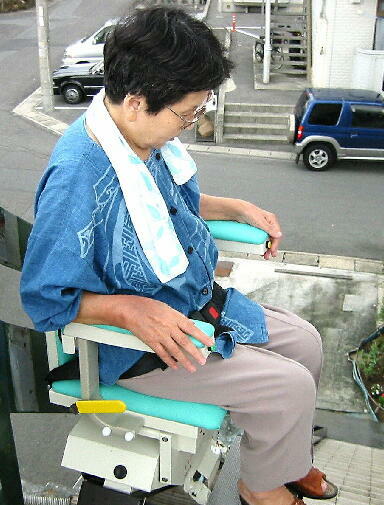

昇降機の動作状態です。 下に移動の際には、下側の肘置きの先に ある「黄色ボタン」を押しつづけると、 動作します。 上に移動の際には、上側の肘置きの先に ある「緑色ボタン」を押しつづけると、 動作します。 ボタンから指を離すと、すぐに停止します。 なお、上下階の停止位置に着くと 自動停止します。 また、レールの上下に異物があり接触した 場合やステップの上下に異物や 人の脚等が当った場合にも ブザー音が鳴り、すぐに停止します。 |
 |
いすカバーです。 屋外用昇降機では標準装備品です。 屋内用にもオプションで取付けられます。 なお、カバー取付時には動作できません。 |
| |
|
|
|
|
|
|||||||||||||||||
|
|||||||||||||||||
